Автоматизована система діагностики генераторів (АСДГ) призначена для своєчасного попередження виникнення відхилень та забезпечує вирішення наступних функціональних задач:
- Діагностика (контроль) допустимості режимів навантаження по струму статора та ротора.
- Контроль допустимості несиметричного навантаження.
- Діагностичний контроль теплового стану обмоток статора та ротора
- Діагностичний контроль газощільності корпуса.
- Діагностичний контроль технічного стану щітково-контактного апарату (ЩКА).
АСДГ впроваджена в експлуатацію в складі АСУ ТП Енергоблоку №1 Київської ТЕЦ-6 для генератора типу ТВВ-320.
Розподіл температури обмотки статора
Номінальні та допустимі залежності температури
АСДГ є програмно-технічним комплексом що складається з модулю збору даних технологічної інформації, бази даних та правил, а також програми діагностики. Технологічні дані збираються в режимі реального часу та оброблюються відповідно до алгоритму діагностики.
Робота генератора розподіляється номінальною та допустимою залежностями температурного стану в залежності від режиму його роботи на три зони: нормального, ненормального та небезпечного режиму роботи. Номінальна та допустима залежності для кожного температурного параметру та охолоджуючого дистиляту різні і визначаються експериментальним шляхом під час проведення випробовувань на реальному об’єкті з врахуванням історії роботи ТГ протягом останніх 5 років.
Накопичення інформації в базі даних дає можливість виконувати порівняльний аналіз роботи генератора за різні періоди.
На основі вхідної інформації визначається та оцінюється поточний тепловий стан генератора і залежності від того, в яку зону режиму роботи він потрапляє, виконуються відповідні розрахунки і виводиться необхідна інформація оператору. Ця інформація містить рекомендації щодо подальшої роботи.
Відслідковуючи тенденції зміни параметрів роботи система проводить прогнозування роботи генератора без обмежень та в разі необхідності попереджує персонал про обмеження потужності.

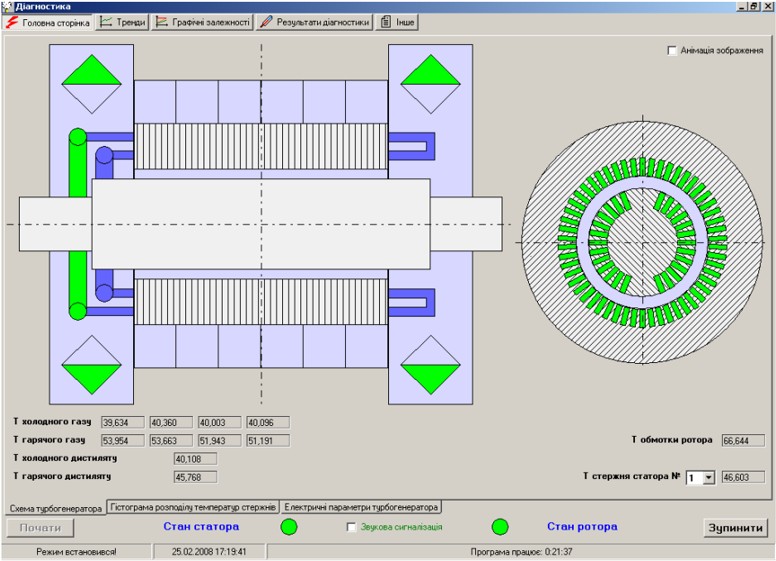

Мнемосхема поточного стану генератора
